Теплоізоляція трубопроводів і обладнання технічною ізоляцією

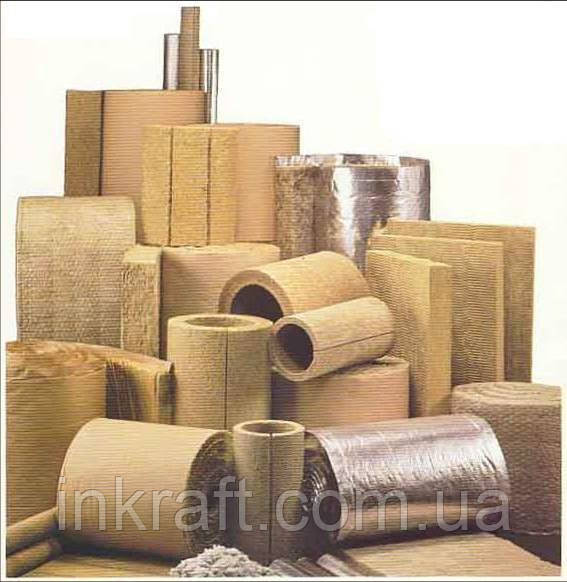

Циліндри і мати на основі кам'яної вати ефективно застосовують при теплоізоляції технологічного обладнання і трубопроводів. Рекомендації по застосуванню цих матеріалів розроблені провідними спецілістами технічної ізоляції.

Вироби технічної ізоляції виготовляються з кам'яної вати виду ВМТ (ДСТУ Б В.2.7-94-2000 (ГОСТ 4640-93)) з розплаву гірських порід, що має модуль кислотності не менше 2, із середнім діаметром волокна 3-6 мкм.
Конструктивні рішення теплової ізоляції та розрахункові характеристики теплоізоляційних конструкцій визначаються параметрами ізолюючого об'єкта, призначенням теплової ізоляції, умовами експлуатації теплоізоляційних конструкцій і характеристиками використовуваних в конструкції теплоізоляційних і захисно-покривних матеріалів.
Спеціально були розроблені інструкції і альбоми технічних рішень щодо застосування циліндрів і матів з кам'яної вати в конструкціях теплової ізоляції трубопроводів і обладнання. У рекомендаціях наведено методики розрахунку теплоізоляції, в табличній формі дані рекомендовані її товщини в залежності від умов експлуатації, рекомендації по монтажу теплоізоляції.

Циліндри з кам'яної вати

Теплоізоляційні циліндри з кам'яної вати на синтетичному зв'язуючому є сучасним високоефективним теплоізоляційним матеріалом, що володіє покращеними теплотехнічними характеристиками. Циліндри відносяться до негорючих і невибухонебезпечних матеріалів. Передбачений випуск гідрофобізованих циліндрів і циліндрів, кашированих армованою алюмінієвою фольгою.

Застосування циліндрів з кам'яної вати

Циліндри призначені для теплової ізоляції трубопроводів зовнішнім діаметром від 18 до 620 мм з температурою транспортованих речовин від -180 до 650 °С.
Циліндри рекомендується застосовувати для теплової ізоляції:
– трубопроводів теплових мереж при надземної (на відкритому повітрі, підвалах, приміщеннях) і підземної (в каналах, тунелях) прокладках;
– технологічних трубопроводів з позитивними і негативними температурами всіх галузей промисловості, включаючи харчову, підприємства мікробіології, радіоелектроніки та інших, де потрібне дотримання умови підвищеної чистоти повітря в приміщенні;
– трубопроводів гарячого і холодного водопостачання в житловому і цивільному будівництві, а також на промислових підприємствах;
– фланцевих з'єднань трубопроводів, муфтової і фланцевої арматури, якщо діаметр фланців або зовнішній діаметр трубопроводу з ізоляцією відповідає внутрішньому діаметру циліндра, використовуваного в якості ізоляції фланців або арматури.
Рекомендується застосування циліндрів в якості теплоізоляційного шару в повнозбірних і комплектних конструкціях, що застосовуються для ізоляції трубопроводів і виготовляються за ТУ 36-1180-85 «Індустріальні конструкції для промислової теплової ізоляції трубопроводів, апаратів і резервуарів».
Для теплової ізоляції трубопроводів з негативними температурами, гарячого і холодного водопостачання, теплових мереж підземної канальної прокладки трубопроводів зі змінним режимом роботи (охолодження – нагрівання) слід застосовувати тільки гідрофобізовані циліндри.

Мати теплоізоляційні

Мати теплоізоляційні з кам'яної вати (ТУ 5762-007-45757203-00) є ефективним теплоізоляційним матеріалом, що відповідає світовому рівню за теплофізичними і експлуатаційними характеристиками.

Застосування теплоізоляційних матів

Мати теплоізоляційні з кам'яної вати на синтетичному зв'язуючому гідрофобізовані призначені для теплової ізоляції трубопроводів і обладнання з температурою транспортованих речовин від -180 до +700 °С.
Мати рекомендується застосовувати для теплової ізоляції:
– трубопроводів теплових мереж при надземної (на відкритому повітрі, підвалах, приміщеннях) і підземної (в каналах, тунелях) прокладках;
– технологічних трубопроводів з позитивними і негативними температурами всіх галузей промисловості, включаючи харчову, підприємств мікробіології, радіоелектроніки та інших, де потрібне дотримання умови підвищеної чистоти повітря в приміщенні;
– трубопроводів гарячого і холодного водопостачання в житловому і цивільному будівництві, а також на промислових підприємствах;
– фланцевих з'єднань трубопроводів; фланцевої арматури (засувки, вентилі, клапани); фланцевих з'єднань обладнання;
– промислового обладнання, включаючи технологічні апарати, теплообмінники, резервуари для зберігання холодної та гарячої води (баки-акумулятори), нафти і нафтопродуктів, хімічних речовин;
– внутрішніх металевих стовбурів димових труб.
Рекомендується застосування теплоізоляційних матів в якості теплоізоляційного шару в повнозбірних і комплектних конструкціях, що застосовуються для ізоляції трубопроводів і обладнання та виготовляються за ТУ 36-1180-85 «Індустріальні конструкції для промислової теплової ізоляції трубопроводів, апаратів і резервуарів».
Для теплової ізоляції трубопроводів з негативними температурами, холодного водопостачання, теплових мереж підземної канальної прокладки трубопроводів зі змінним режимом роботи (охолодження – нагрівання) слід застосовувати тільки гідрофобізовані теплоізоляційні мати. Для трубопроводів холодної води і з негативними температурами рекомендується застосовувати мати, кашовані алюмінієвою фольгою.
Результати моніторингу вказують на очевидну технічну доцільність монтажного ущільнення теплоізоляційних матів в конструкціях високотемпературних трубопроводів і обладнання. Випробування показали, що теплопровідність матів має значення нижчі, ніж зазначено в технічних умовах, що забезпечує в реальних умовах теплові потоки і температуру на поверхні нижче розрахункових.
З урахуванням деформаційних властивостей матів, рекомендований коефіцієнт ущільнення має значення в межах 1,2-1,35. Незважаючи на те, що при вказаному значенні коефіцієнта ущільнення не досягається мінімальне значення теплопровідності, тим не менш, зазначена ступінь ущільнення в конструкції є технічно оптимальною з урахуванням умов застосування і технології монтажу теплоізоляційних конструкцій.
