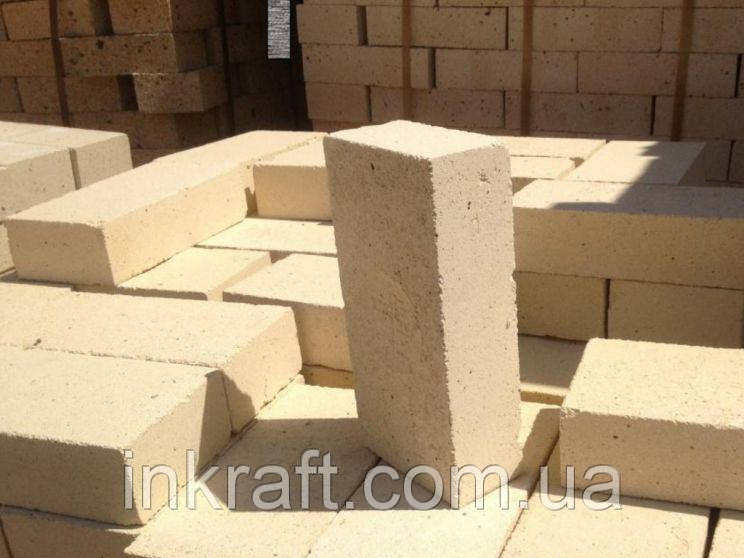

Цегла шамотна вогнетривка легковагова ШЛ-0,4 №5

Вогнетривка цегла ШЛ-0,4

Цегла шамотна легковагова ШЛ-0,4 №5 (пряма), ГОСТ 5040-96.

Розмір: 230x114x65 мм

Вага однієї цегли: 0,7 кг

Температурний режим: 1150 ºС

   Зовнішній контур теплових агрегатів і печей являє собою металевий корпус (кожух). А так як метал має підвищену теплопровідність, то під час високотемпературного технологічного процесу велика кількість тепла йде в навколишній простір. Це викликає підвищену витрату палива і створює важкі умови роботи обслуговуючого персоналу. Для зниження теплового потоку, що йде через стіни і звід від робочого простору печі в атмосферу, між металевим кожухом і внутрішньою футеровкою влаштовують теплоізоляційний прошарок з шамотних легковагових виробів марки ШЛ. У маркуванні елемента буква «Ш» вказує на те, що виріб виготовлений з шамотного матеріалу, буква «Л» означає вагову приналежність бруска - легкий, а цифри позначають уявну і розрахункову щільність матеріалу.

   Шамотні теплоізоляційні вироби призначені для футерування незахищених і робочих зон печей, що не піддаються дії розплавів, зтираючим зусиллям і механічним ударам. Легковагові вогнетриви використовуються і як теплоізоляційний матеріал, і як футерувально-ізоляційний матеріал. Сфера застосування шамотних легковагових виробів - футеровка термічних, нагрівальних і теплових агрегатів в яких робоча температура не перевищує 1100º C-1300º C.

Матеріал та форма легковагових зразків

   Шамотна цегла марки ШЛ виготовляється з природних матеріалів - вогнетривкої глини, шамоту, деревної тирси, торфу та іншої органіки. Перебуваючи постійно в високому температурному або змінному тепловому режимі, шамотні вироби не виділяють в навколишнє середовище шкідливих речовин. При високотемпературному процесі випалу цегли, органічні суспензії вигорають, при цьому замість них у виробі залишаються закриті, заповнені газами порожнечі (пори). Завдяки цьому фактору вага виробу зменшується, а ступінь його теплопровідності збільшується.

   Розміри виробів марки ШЛ (більше 50) позначені в ГОСТ 8691-73. Цегла марки ШЛ випускається різної форми - пряма, фасонна, клиновидна, трапецієподібна і т.д. Така велика кількість форм і розмірів легковагових вогнетривів дозволяє здійснити футерування і теплоізоляцію топок будь-якої конструкції, розмірів і форми. До недоліків легких шамотних вогнетривів відноситься їх слабка стійкість стираючому впливу пилу. Тому їх не можна використовувати в конструкціях, через які пропускають гази, що містять велику кількість пилу, наприклад, в робочих зонах газопроводів брудного газу.

Особливі показники шамотних легковагів

   Характерні ознаки шамотної вогнетривкої цегли марок ШЛ-04, ШЛ-1,0 і ШЛ-1,3 - досить мала вага, механічна міцність, термостійкість і високі теплоізоляційні стандарти. Доповнює найважливіші параметри якості легкої шамотної цегли показник уявної щільності - відношення маси цегли до його об'єму. Тому при виборі марки легкої шамотної цегли слід враховувати місце і робочий режим її майбутньої служби. Адже зі збільшенням процентного вмісту обсягу пір, автоматично зменшується коефіцієнт пружності і міцність шамотного бруска.

   Найбільш затребувані марки шамотної легковагової цегли:

• ШЛ-0,4 - ультралегковагова цегла. Удавана щільність 0,4 кг / см. Вага виробу - лише 0,7 кг.
• ШЛ-1,0 - шамотна легка цегла. Показник уявної щільності відповідає 1,0 кг / см. Межа міцності на стиск - 3 H/мм. Вага шамотного елемента залежить від його типу і розміру, і коливається від 1,7 до 2,2 кг.
• ШЛ-1,3 - цегла шамотна легковагова. Удавана щільність дорівнює 1, 3 кг см³. Межа міцності на стиск - 3,5 H/мм. Залежно від типорозміру вага елементів знаходиться в межах 2,0 - 2,6 кг.

   В процесі своєї служби, вироби марки ШЛ демонструють переконливу механічну міцність, високий показник термостійкість і надійну витривалість до впливу агресивних хімічних речовин без втрати заданих характеристик. Ще одна незаперечна перевага шамотних легковагів - мінімальна величина додаткової лінійної усадки. Навіть тривале перебування в зоні дії високих температур викликає лінійну усадку для виробів ШЛ-0,4 всього лише - 1%, а для цегельних брусків ШЛ-1,0 і ШЛ-1,3 до 3%.

   Застосування шамотних легковагів марки ШЛ-0,4; ШЛ-1,0; ШЛ-1,3

   Шамотні легковагові вироби марки ШЛ-0,4 застосовуються для футерування печей, в яких максимальна робоча температура не перевищує 1100º С. Шамотна цегла марок ШЛ-1,0 та ШЛ-1,3 витримує робочий режим з температурою до 1300º С. Відмінна якість легковагових виробів - малий коефіцієнт лінійного розширення. Ця властивість дозволяє використовувати легку шамотну цеглу, як футеровочний матеріал при створенні облицювання подів теплових агрегатів. Високий рівень енергоефективності шамотних легковагових виробів досягається за рахунок низької теплопровідності матеріалу, що дозволяє в 3-5 разів зменшити час розігріву та охолодження теплових агрегатів. У свою чергу, скорочення режиму пуск/відключення забезпечує економію витрати палива в пічних агрегатах безперервної дії на 10%, і на 40- 45% в печах періодичної режиму роботи.

   Міцність, мала вага і низька теплопровідність виробів ШЛ дають можливість зменшити не тільки габарити і вагу теплоізоляційних шарів, а й самого теплового агрегату. Маса печі може бути знижена в 5-10 разів. При цьому втрати тепла на акумуляцію знижуються в 10 разів. Теплоізоляція печей шамотними легковаговими матеріалами ШЛ-04, ШЛ-1,0 і ШЛ-1,3 в кілька разів скорочує витрати на пристрій теплоізолюючого шару і його експлуатацію.

   Шамотні вогнетривкі вироби успішно використовуються в багатьох сферах промисловості для теплоізоляції електро- і термопечі, випарних агрегатів, споруд теплообмінного циклу, печей для випалу будматеріалів, котельного обладнання та підігрівачів. Затребувані шамотні легковагові для футерування робочих зон в печах різного типу в металургійній галузі та коксохімічної промисловості. Вироби ШЛ знайшли застосування на тих промислових теплових об'єктах, де відсутній їх прямий контакт з розплавленими масами, що створюють стираючі зусилля і механічну дію. Не обійтися без шамотних легковагових елементів і в цивільному будівництві - вони ідеально підходять для облаштування камінів, барбекю і побутових печей.
